一、前言
    工廠視頻監控系統是東莞監控安全防范技術體系中的一個重要組成部分，是一種先進的、防范能力極強的綜合系統，它可以通過高清攝像機及其輔助設備（鏡頭等）直接觀看大型工廠各個廠區的情況，一目了然，同時它可以把被工廠的圖像全部或部分的記錄下來，這樣就為日后對突發事件的處理提供了方便條件及重要依據，同時電視監控系統還可以與防盜報警等其他安全技術防范體系聯動運行，使防范能力更加強大，能及時發現事故和事件的隱患，預防破壞和避免造成不好影響 。

二、項目需求
    隨著現代化企業制度在我國的普及和深化發展，工廠信息化建設不斷深入，各工廠特別是大中型工廠都加快了信息網絡平臺的建設；工廠正逐步轉向利用網絡和計算機集中處理管理、生產、銷售、物流、售后服務等重要環節的大量數據。
    傳統的工廠廠區周界安全防范系統是建立高高的圍墻,鐵柵欄等,如果有非法入侵無法及時發現和處理，那么就需要有一套先進,科學,實用,性能穩定可靠的安全防范監控系統來實現, 為了更好的保護財產及工廠的安全, 根據客戶實際的監控需要，一般都會在工廠周邊、大門、辦公樓、生產車間、倉庫、機房等重點部位安裝攝像機。監控系統將本地視頻圖像監控,遠程實時監控,云臺鏡頭控制,電視墻顯示等有機結合起來，構成一整套新一代網絡視頻集中監控管理系統，同時監控主機自動將報警畫面紀錄,做到及時處理,提高了工廠保衛人員的工作效率并能及時處理警情，能有效的保護工廠財產和工作人員的安全,最大程度的防范各種入侵,提高處理各種突發事件的反映速度,給保衛人員提供一個良好的工作環境,確保整個工廠的安全。
    本套監控系統主要監看辦公樓和另外的兩個小工廠，由于兩個小工廠離辦公樓比較遠，因此擬定在兩個小工廠分別設立一個監控室，采用東莞創通寶系列網絡硬盤錄像機進行本地監控，存儲并通過ADSL網絡將視頻信號傳輸?shù)睫k公樓集中顯示。

三、設計原則
   根據工廠的總體結構，并充分考慮現場實際情況，設計前端采用廣東東莞創通寶科技有限公司生產的高清紅外系列攝像機，視頻傳輸采用75-5的同軸電纜進行傳輸，錄像控制系統采用數字硬盤錄像主機，可以實現本地循環錄像，檢索回放，遠程傳輸?shù)取?/span>
    a、 先進性：
    在投資費用許可的情況下，系統采用當今先進的技術和設備，一方面能反映系統所具有的先進水平，另一方面又使系統具有強大的發展?jié)摿?，以便該系統在盡可能的時間內與社會發展相適應。
    b、 可靠性：
    系統最重要的就是可靠性，系統一旦癱瘓的后果將是難以想象的，因此系統必須可靠地、能連續地運行，系統設計時在成本接受的條件下，從系統結構、設備選擇、產品供應商的技術服務及維修響應能力等各方面均應嚴格要求，使得故障發生的可能性盡可能少。即便是出現故障時，影響面也要盡可能小。
    c、 安全性：
    對于安全防范系統，其本身的安全性能不可忽視，系統設計時，必須采取多種手段防止本系統各種形式與途徑的非法破壞。
    d、 可擴充性：
    系統設計時應充分考慮今后的發展需要，系統應具有預備容量的擴充與升級換代的可能。
    e、 規范性：
    由于本系統是一個嚴格的綜合性系統，在系統的設計與施工過程中應參考各方面的標準與規范，嚴格遵從各項技術規定，做好系統的標準化設計與施工。
    一切應從實際出發，使智能系統具有較高的實用效能。這也是智能建筑在當今之所以能迅速興起并發展的關鍵所在。

四、設計方案

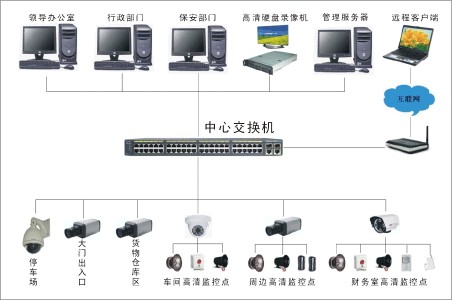

本套視頻監控系統主要是由攝像部分、傳輸部分、顯示和記錄部分、遠程控制管理以及電視墻顯示部分組成。
1、攝像部分
攝像部分是電視監控系統的前沿部分，是整個系統的“眼睛”。它布置在工廠廠區的某一位置上，使其視場角能覆蓋整個被監視的各個部位。有時，工廠廠區面積較大，為了節省攝像機所用的數量、簡化傳輸系統及控制與顯示系統，在攝像機上加裝適當?shù)溺R頭，使攝像機所能觀察的場景更清楚。
本套網絡視頻監控系統是由三套本地視頻監控系統和網絡組成，包括兩個工廠、工廠內部酒店和工廠辦公樓本身的視頻監控系統， 共設計安裝100多個視頻監控點，其中：
兩個工廠分別為60個，分別監看工廠門口，毛坯鋼材，廢料堆，成品庫及車間的生產狀況。擬定在工廠的大門口安裝創通寶/Kingvee高清看車牌攝像機(KV-C3055CP-A2)，主要用于監看白天或晚上大門口進出的車輛情況；在毛坯鋼材和廢料堆處分別安裝創通寶50米高清紅外一體攝像機（KV-C3055-A），配置8mm定焦鏡頭，視角更大，日夜監看鋼材存放情況，防止被盜丟失；在成品庫中安裝創通寶30米高清紅外半球攝像機(KV-C6053R-A1)，監看成品庫的存放情況以及相關人員出庫入庫情況，在車間的合適位置安裝200米創通寶中安富士高清紅外高速球監控攝像機（KV-C8807R-A1）,用于監看車間生產的具體情況。

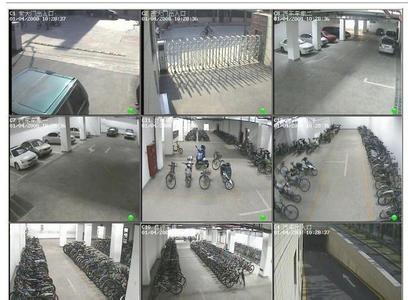

在辦公樓周邊安裝20個監控點，分別選用欣智恒公司生產的創通寶50米紅外可調焦高清夜視攝像機KV-C3055T-A分別安裝在大院，車棚及大樓內的各個部位。大院門口選用創通寶/Kingvee高清看車牌攝像機(KV-C3055CP-A2)，監看門口及大院的情況；自行車棚選用30米紅外高清攝像機（KV-C3053-A1），監看自行車的停放情況；辦公樓門口、一層樓梯口，財務室內分別安裝高清紅外半球攝像機(KV-C6052R-A)，監看辦公樓的人員出入情況，及財務室的情況，在財務室內設置一個開關，在財務人員在的時候，停止監控，在財務人員外出的時候，啟動監控；在辦公樓的一到三層走廊分別安裝30米紅外高清夜視攝像機KV-C3053-A1,用于監控各層走廊的情況。
總之，攝像機就像整個系統的眼睛一樣，把它監視的內容變?yōu)閳D像信號，傳送給控制中心的監視器上。
2、傳輸部分
傳輸部分就是系統圖像信號的傳輸通道。目前電視監控系統多半采用視頻基帶（同軸電纜）傳輸方式。如果在攝像機距離控制中心較遠的情況下，也有采用雙絞線傳輸或光纖傳輸方式。
本套系統為工廠的監控項目，由于設置3個獨立的監控室，因此前端攝像機一般距離監控室比較近，采用同軸電纜傳輸，可以滿足客戶的圖像質量需求，但安裝在毛坯鋼材處的攝像機距離監控室比較遠，而且不易布線，因此選用無線傳輸方式進行視頻傳輸，供電采取前端取電，從而減輕施工難度，并且節約成本，對圖像信號的傳輸重點要求在圖像信號經過傳輸系統后，不產生明顯的噪聲、失真，保證原始圖像信號的清晰度和灰度等級沒有明顯下降等。
為保證各個前端攝像機供電正常，除辦公樓內的各個攝像機采取監控室內通過一個12V，10A的電源集中供電外，其余均從監控室供220V電源，在前端放置一只12V 2A的電源供電。
前端各個球型云臺攝像機通過485總線控制，采用RVVP2*0.752的控制線纜。
3、顯示記錄部分

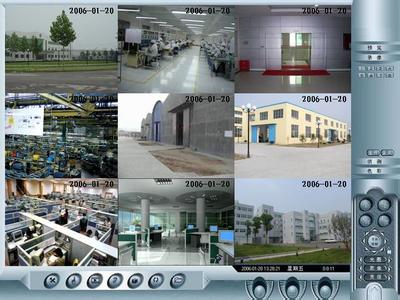

此方案設計采用創通寶KV-IET2100系列數字網絡硬盤錄像機和顯示器來完成所有攝像機信號的顯示，并通過硬盤進行錄像，根據對錄像資料保存時間的需求配備相應容量的硬盤。同時它還支持視頻的網絡遠傳，方便相關領導通過網絡隨時隨地訪問本地的網絡硬盤錄像主機，觀看實時畫面。
4、遠程控制管理以及電視墻顯示部分
在辦公樓的監控室內另設置一臺管理服務器，用于管理控制各點的嵌入式硬盤錄像主機，進而可以控制前端各個攝像機，可以進行異地備份存儲，并通過數字矩陣和有4個電視組成的電視墻，將前端的各個視頻畫面解碼上墻顯示。其他相關領導還可以通過辦公室的臺式機或筆記本登陸管理服務器，進而訪問相關的畫面。

五、產品選型
1）15米高清半球攝像機
  創通寶KV-C6052R-A，15米高清紅外半球攝像機，2.5”海螺半球，塑膠外殼； 4mm（6mm，8mm）鏡頭；彩色黑白自動轉換; 采用SONY高靈敏度圖像傳感器；
  2）30米高清半球攝像機
  30米高清紅外半球攝像機采用最新的DSP技術，無卡機現象，進口轉角IR-CUT濾光片轉換器，瞬間供電、低功耗、高可靠性，日間還原真實色彩，夜間噪點更少，圖像更佳清晰，水平解析度540線。
  3）高清看車牌攝像機
創通寶KV-C3055CP-A2看車牌專用攝像機集強光抑制攝像機、鏡頭、白光燈于一體，分辨率：600電視線；9~22mm手動變焦,自動光圈鏡頭；采用1/3" SONY Super-HAD Ⅱ CCD圖像傳感器； 采用¢5×80PCS白光燈，防水、防塵，符合IP66防護等級；金屬外殼，防暴設計，可有效抵擋外來撞擊
4）50米紅外可調焦高清夜視攝像機
5）200米紅外高清高速球攝像機KV-C8807R-A1
