概述

    良好的城市治安是人類社會進步和經濟發展良性循環的重要標志。為了加強社會治安的綜合治理和科技報警，改善社會治安狀況，用科技手段加強警力，提高公安部門的快速反應能力和處置突發事件的能力，建設城市突發事件應急聯動系統成為對各種事故、案件進行快速處理。視頻監控系統是安全技術防范體系的一個重要組成部分，是一種先進的，防范能力較強的綜合性集成防范系統。

       它可以通過遙控攝像機直接觀看現場監視的現場情況，可以把被監控場所的圖像內容、報警信息等同時傳輸?shù)奖O(jiān)控中心，使被監控的場所情況一目了然，職能管理部門能在第一時間發現問題，提出反應措施，對城市突發事件有了應急的反應能力和提供事后追述和分析的數據和材料。

   系統網絡結構

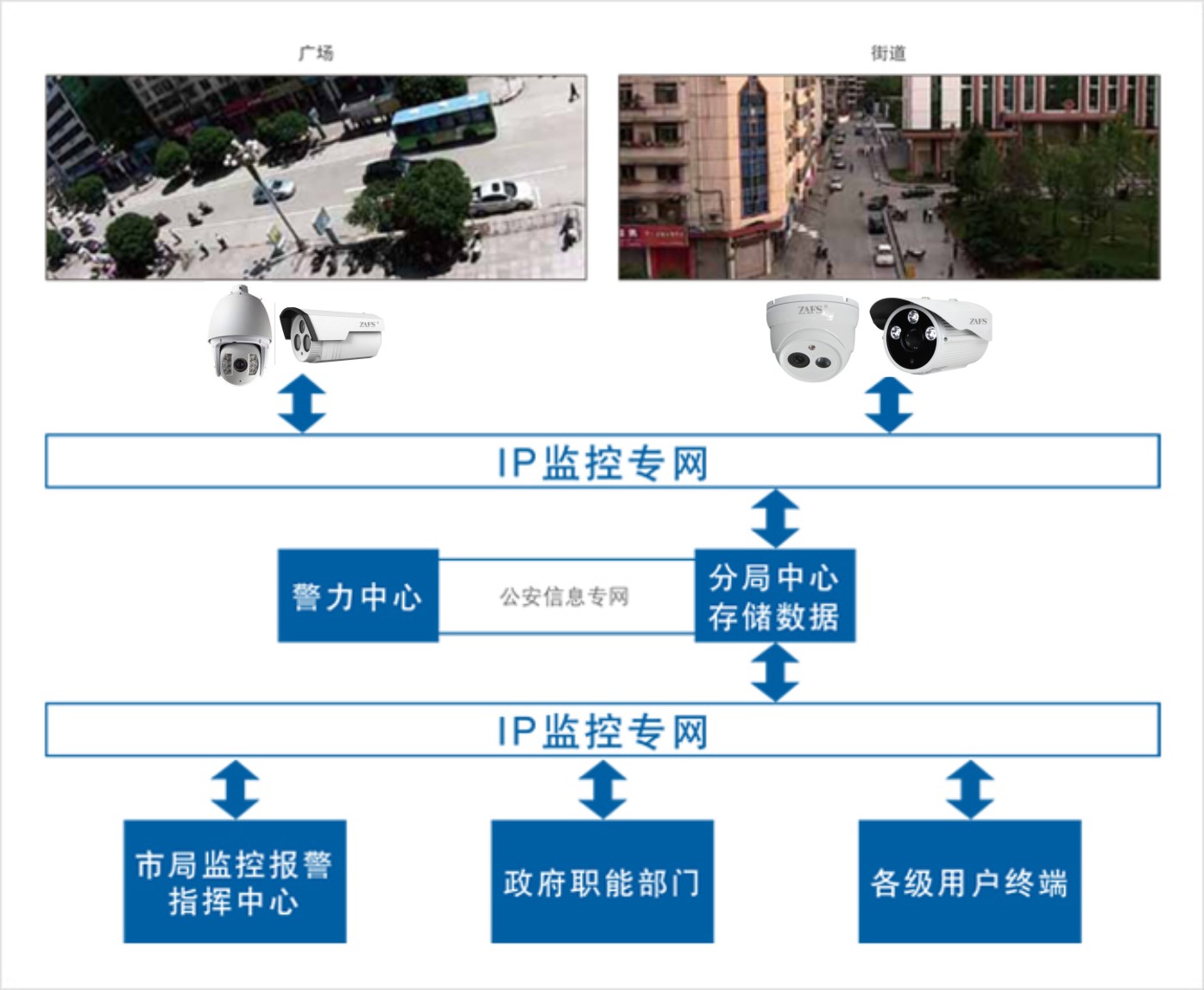

         該系統實現監控信息和報警信息的匯聚上傳，以保證全區的圖像信息可以實現共享，避免各單位采用不同技術標準的網絡上傳設備與監控報警平臺不兼容的軟件。發生各個系統之間的信息不能互聯、溝通。系統的的網絡結構如下圖所示

    監控資源

監控資源是指信息采集前端，包括圖像、聲音、報警信號等。包括在“三口”（城際間出入口、治安卡口、主要路口）、“三區”（治安案件高發區、商業金融密集區、人員集中區）安裝的監控攝像機。

     網絡傳輸

電信IP專網 公安信息網

    監控中心

市公安局及各個縣公安局。分局中心主要通過電信IP監控專網實現轄區內重點監控資源的匯聚、管理、處警等功能；通過監控專網向市指揮中心上傳并接收市監控報警系統分發轉發監控報警信號的功能

   用戶終端

用戶終端分為公安用戶終端、政府職能部門。公安用戶終端包括分局用戶終端、分局中心用戶終端及分局警力中心用戶終端。用戶可通過用戶終端PC實現對監控資源的訪問和控制，用戶終端的行為受到監控中心的管理和授權

    功能描述

系統應能實現相關監控報警設備及系統的互連、互通、互控，實現視音頻及報警信息的采集、傳輸/裝換、顯示/存儲、控制。進行身份認證和權限管理，保證信息的安全；應具有一定的報警系統聯動功能。

   監控中心建設

本系統監控中心包括：系統認證服務器、代理服務器、視頻轉發服務器、存儲管理服務器、網絡儲存系統；系統管理服務器、解碼器、顯示系統、IP-SAN

   監控中心顯示系統設計

分局系統顯示系統由5*3等離子拼接屏幕墻及8個硬件解碼器組成。顯示現場圖像及其他報警信息。通過等離子屏5*3、硬件解碼器、平臺軟件處理和相關視頻信號的切換、控制通過上墻軟件及平臺軟件來實現。

    存儲系統設計

各個監控點視頻數據保存30天，采用前端分散存儲中心集中備份的方式；使用IP監控專網，采用電信光纖網絡環境

   存儲技術可完成的基本技術要求

1、實時性

2、可擴展性

3、具有移動的容災性，并充分利用硬件設備資源。出現單點故障時，可確保系統不間斷的提供服務。

     系統建設目標

1、建立具有先進性、穩定性、高可擴展性、大容量、高性能的海量存儲系統平臺

2、存儲平臺具備對視頻監控系統極好的支撐，支持伸展性要求，支持容量平滑擴展

3、存儲平臺完全支撐視頻監控存儲，保證存儲平臺的通用性，提供通用的存儲功能。

    瀏覽終端設計

分局中心瀏覽終端

  分局中心主要通過多臺PC瀏覽端實現前端視頻信號、報警信號的監視處理，系統信號通過IP監控專網傳輸

  分局公安信息網用戶終端

分局公安信息網用戶終端主要通過瀏覽端PC實現前端視頻信號、報警信號的管理、監視、瀏覽及回放等功能。

   政府職能部門用戶終端

政府職能部門用戶終端主要通過瀏覽端PC實現前端視頻信號、報警信號的管理、監視、瀏覽及回放等功能。

 該平安城市高清數字監控系統解決方案由東莞監控安裝公司http://www.shlyx.com整理提供。
